我的AFL++fuzzing入门之路（2）

00 前篇回顾

在笔者的上一篇，也是 AFL++ Fuzzing 系列的第一篇中，我们完成了以下工作：

理论基础：建立了对 AFL++ 的基础认知，包括其作为覆盖率引导模糊测试框架的定位、核心漏洞挖掘能力，以及编译时插桩的工作原理；

环境搭建：在 Ubuntu 24.04 虚拟机中完成了 AFL++ 的源码编译安装，解决了 Ubuntu Apport 与 core_pattern 的系统冲突；

实战入门：构造并测试了首个漏洞程序，在 2.7 秒内成功触发崩溃，同时掌握了 AFL++ 状态界面 8 区域的核心指标解读方法。

基于昨日的实践基础，本文将推进三个层面的深入探索：

插桩汇编表现：通过 IDA 反编译观察 AFL++ 使用 LLVM 的 SanitizerCoverage 在二进制层面插入的 inline 代码，理解 AFL++ 如何记录边覆盖率，从汇编指令级掌握覆盖率追踪的底层机制；

难度进阶：通过修改触发条件（从 “AFL++” 阶梯式扩展至平墙式），测试 AFL++ 的变异深度与效率边界，观察 havoc 策略在长模式匹配场景下的表现；

崩溃分析：引入 GDB 调试器对发现的崩溃进行根因定位，掌握调用栈回溯、寄存器状态检查等漏洞分析基础技能，完成从"发现崩溃"到"理解崩溃"的闭环。

01 汇编插桩

为了简单，咱直接素材复用，上一篇中的test.c使用afl-cc编译的，现在再用gcc编译一遍，然后放到不同的工具下比对

❯ cat test.c
#include <stdio.h>
#include <string.h>

int main(int argc, char *argv[]) {
    char buf[100];
    FILE *f = fopen(argv[1], "r");
    if (!f) return 1;
    fread(buf, 1, sizeof(buf), f);
    fclose(f);

    // 漏洞触发点：输入 "AFL++" 会崩溃
    if (buf[0] == 'A' && buf[1] == 'F' && buf[2] == 'L')
        if (buf[3] == '+')
            if (buf[4] == '+')
                __builtin_trap();  // 触发崩溃（SIGTRAP）
    return 0;
}

afl-cc -o test test.c
gcc -o test-gcc test.c

这里就得到了两个不同的可执行程序版本：有afl插桩的test和gcc编译的无插桩的test-gcc

我们由易到难用，工具来比对这两个版本

1st. 编译对比

简单直接，插桩添加的代码指令会导致程序比正常编译的程序更大

❯ ls -la test test-gcc
-rwxr-xr-x 1 root root 119968 Mar  9 00:06 test
-rwxr-xr-x 1 root root  16096 Mar  9 12:43 test-gcc

快速定位插桩符号，可以看到多出了很多以**__afl_**为前缀的函数

❯ strings test | grep -i afl | head -20
__afl_manual_init
__afl_coverage_interesting
__afl_auto_second
__afl_already_initialized_shm
__afl_prev_caller
__afl_persistent_loop
__afl_selective_coverage_start_off
__afl_selective_coverage
__afl_dictionary_len
__afl_connected
__afl_coverage_skip
__afl_fuzz_len
__afl_coverage_off
__afl_auto_init
__afl_prev_ctx
__afl_map_addr
__afl_area_ptr
__afl_coverage_on
__afl_auto_early
__afl_final_loc

❯ strings test-gcc | grep -i afl

2nd. 反汇编对比（核心重点）

执行以下命令，将两个程序的汇编代码输出出来比对main函数：

objdump -d test > test.asm
objdump -d test-gcc > test-gcc.asm

或者直接用ida看，图形化更直观：

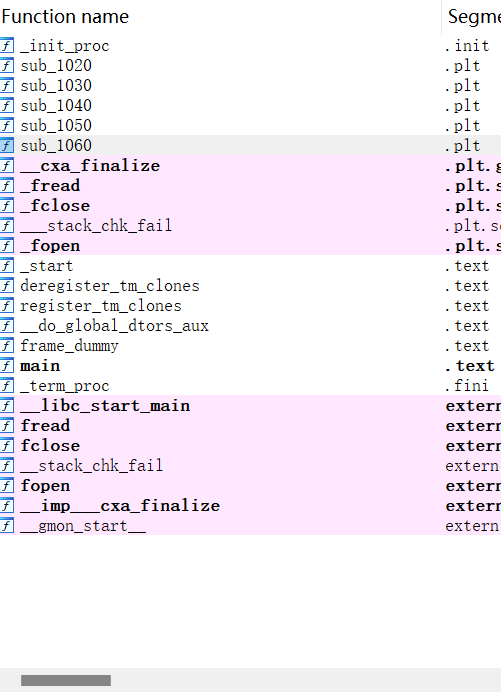

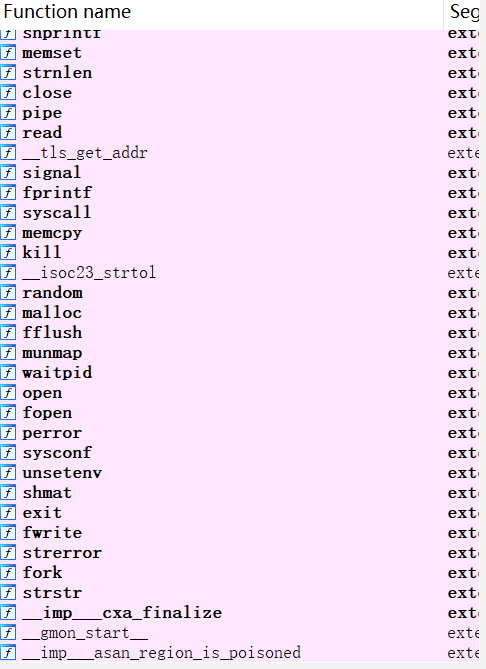

比如函数解析中，afl-cc版比gcc版多了很多系统函数

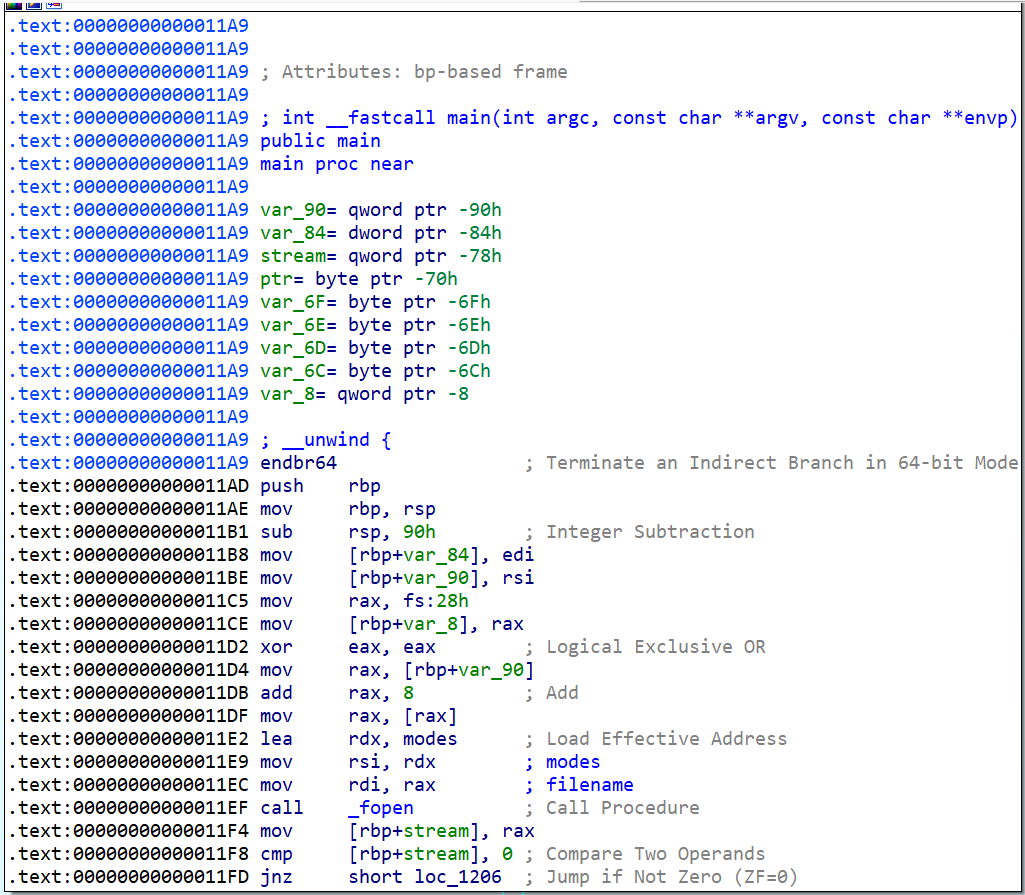

而这是gcc版的main函数开头，可以发现非常简洁

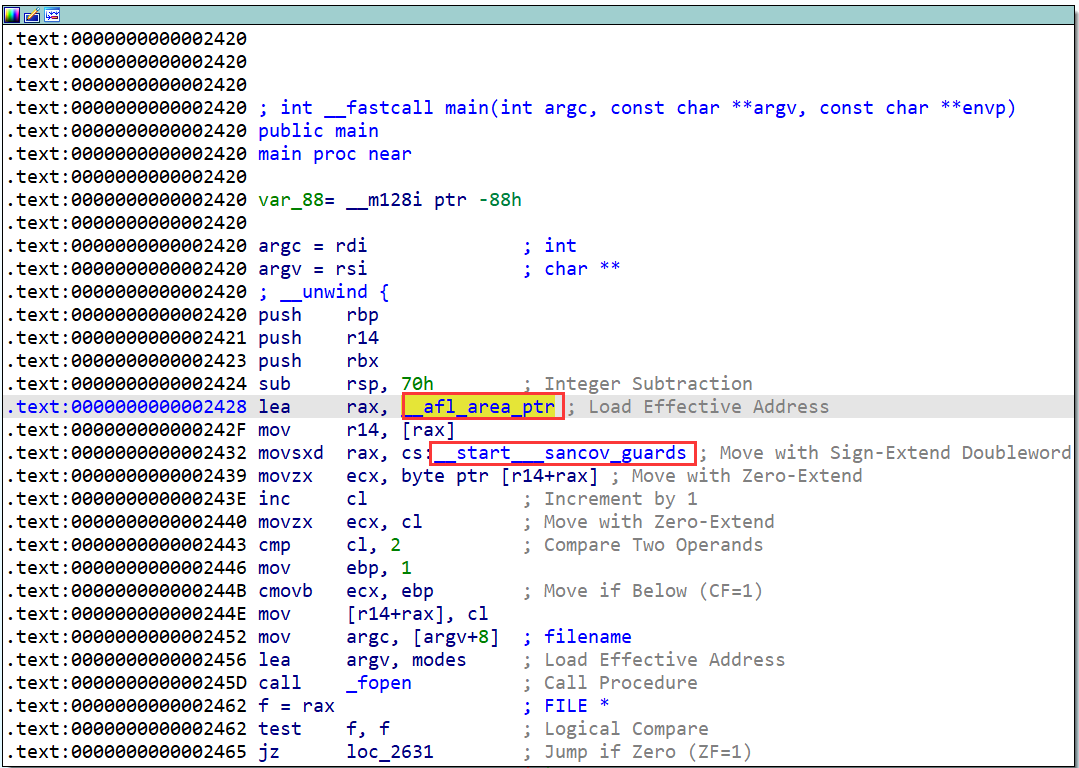

而这是afl-cc版的main函数开头

可以发现多了__afl_area_ptr 和 __start___sancov_guards这两个东西

__afl_area_ptr：共享内存 bitmap 基址，是 AFL 覆盖率地图的核心。
__start___sancov_guards：LLVM SanitizerCoverage 的 guard 数组起始地址，用来给每条边编号。

guard 变量本身只是 uint32_t，真正编号是在模块构造函数 __sanitizer_cov_trace_pc_guard_init 里完成的：该函数遍历 __start___sancov_guards 到 __stop___sancov_guards，把每个 guard 赋值为 1、2、3…，用来标识不同的边

它们的作用以及触发条件：

__afl_area_ptr：运行时会被 AFL++ 的 afl-fuzz 通过共享内存映射覆盖，指向 fuzzer 侧维护的 64KB bitmap。
__start___sancov_guards 里的 guard 变量：在模块初始化函数中被编号为 1、2、3…，用来标识不同的边。
插桩代码以 guard 值 为下标，访问 __afl_area_ptr[offset]，实现“边覆盖计数”。

3rd. 汇编代码解析

那么它们是怎么来的呢？

这是LLVM 模式的内联优化：与传统 AFL 的运行时调用 __afl_maybe_log 不同，LLVM 模式利用 SanitizerCoverage 直接在编译期将探针内联到代码中。观察汇编可见，覆盖率更新被优化为单条 inc 指令操作共享内存位图，消除了函数调用开销，同时保留了 NeverZero 溢出保护机制。

仔细看汇编后可以发现afl-cc版有一个比较明显的结构：

2428:	lea    0x8d59(%rip),%rax        # b188 <__afl_area_ptr>
242f:	mov    (%rax),%r14              # r14 = 位图基地址
2439:	movzbl (%r14,%rax,1),%ecx       # ecx = 当前边的计数
243e:	inc    %cl                      # 计数+1 (核心操作！)
2440:	movzbl %cl,%ecx
2443:	cmp    $0x2,%cl                 # 检查是否溢出
2446:	mov    $0x1,%ebp
244b:	cmovb  %ebp,%ecx                # 溢出保护 (NeverZero)
244e:	mov    %cl,(%r14,%rax,1)        # 写回位图

NeverZero 的核心目标是：如果计数器 inc 之后会变为0（即255 溢出时），把结果变成 1，避免 fuzzer 把这条边当成“没执行过。
对应到指令，就是你看到的 cmp $0x2 + cmovb：如果结果是 0，就改成 1。
即，如果某个边的执行次数超过 255 次，也不会因为偶然溢出到 0 而被 fuzzer 忽略，从而提高路径发现的稳定性

02 插桩原理：SanitizerCoverage

1st.什么是插桩

插桩（instrumentation）：在保证原程序逻辑完整性的情况下，在程序中插入一些代码来采集运行期间的执行状态。

最简单的插桩如下所示，可能很多师傅在写程序的时候用过：

不确定这个段代码会不会执行，print一下，

看看某个变量是不是达到了自己的预期值，print一下……

int test_var = 0;

// original (1)
void b() { ...; }
void a() { ...; }

// instrumented (2)
void b() { printf("test_var: %d\n", test_var); ...; }
void a() { printf("test_var: %d\n", test_var); ...; }

插桩的特点︰

插桩的对象通常都具有相同的属性或类别涉及所有的功能、所有的基本块，比较少针对单一目标。
插桩的程序代码通常只有几行汇编代码，并且不会做太复杂的操作。
在模糊器中，插桩被用来进行覆盖，那么记录多少程序码被执行到。

2nd.LLVM 模式 vs 传统 AFL

而至于AFL++的LLVM模式：

AFL++ 的 LLVM 模式并非摒弃插桩，而是采用了更先进的编译器级插桩方案。通过 LLVM 的 SanitizerCoverage 框架，在 IR 层插入覆盖率探针，并借助编译器优化内联为直接内存操作，消除了传统汇编插桩的函数调用开销。

关键优化：

无函数调用：直接 inc 内存，比 call __afl_maybe_log 快
NeverZero 补丁：cmp $0x2 + cmovb 确保计数不会归零溢出
内联实现：LLVM 在编译期直接生成这些指令

SanitizerCoverage 作为 LLVM 的编译器级插桩框架，是 AFL++ 实现覆盖率追踪的核心机制。通过 IDA 反编译观察 AFL++ 在二进制层面内联插入的汇编代码（lea→mov→inc→cmovb 序列），理解其如何通过直接内存操作更新边覆盖率位图，从指令级掌握覆盖率追踪的底层实现——包括共享内存映射、NeverZero 溢出保护等关键技术细节。

这里主要对比的是 SanitizerCoverage 的 inline-8bit-counters 模式，它会在每个边缘插入内联的计数器增量，如下：

概念	传统 AFL	SanitizerCoverage
代码形态	Trampoline（跳板函数调用）	Inline（内联展开）
指令特征	`call __afl_maybe_log`	`inc byte ptr [r14+rax]`
性能	有 call/ret 开销	无函数调用开销，仅有少量内存访问指令

补充1：传统的AFL插桩function add_instrumentation() 中对会对每个基本块做插桩，主要使用跳板函数__afl_maybe_log() ，这一块我就不多介绍，有兴趣的师傅可以搜搜相关的文章了解一下。

补充2：不是所有 LLVM 模式都一定有 __sancov_guards，LLVM模式还有很多种，只不过刚好SanitizerCoverage被AFL++借来用了

至此，我们简单的完成了对 AFL++ 插桩机制的底层观察。接下来通过增加触发难度，测试其变异策略的实际表现。

03 难度进阶：反馈机制的重要性

1.st 实验源码

咱把之前的test.c修改一下：

cat > test_step.c << 'EOF'
#include <stdio.h>
#include <string.h>

int main(int argc, char *argv[]) {
    char buf[100];
    FILE *f = fopen(argv[1], "r");
    if (!f) return 1;
    fread(buf, 1, sizeof(buf), f);
    fclose(f);

    // 阶梯式
    if (buf[0] == 'A')
        if (buf[1] == 'F')
            if (buf[2] == 'L')
                if (buf[3] == '+')
                    if (buf[4] == '+')
                        __builtin_trap();

    return 0;
}
EOF

再添加一个比对的：

cat > test_wall.c << 'EOF'
#include <stdio.h>
#include <string.h>

int main(int argc, char *argv[]) {
    char buf[100];
    FILE *f = fopen(argv[1], "r");
    if (!f) return 1;
    fread(buf, 1, sizeof(buf), f);
    fclose(f);

    // 平墙式
    if (memcmp(buf, "AFL++", 5) == 0)
        __builtin_trap();
    return 0;
}
EOF

我们来看看AFL++在这两个程序上的表现

afl-cc -o test_step test_step.c
afl-cc -o test_wall test_wall.c

# 接着用无意义的垃圾数据做种子
❯ mkdir -p step_out wall_out
echo "test" > in/seed.txt

afl-fuzz -i in -o out -- ./test_step @@
afl-fuzz -i in -o out -- ./test_wall @@

2nd. fuzzing结果

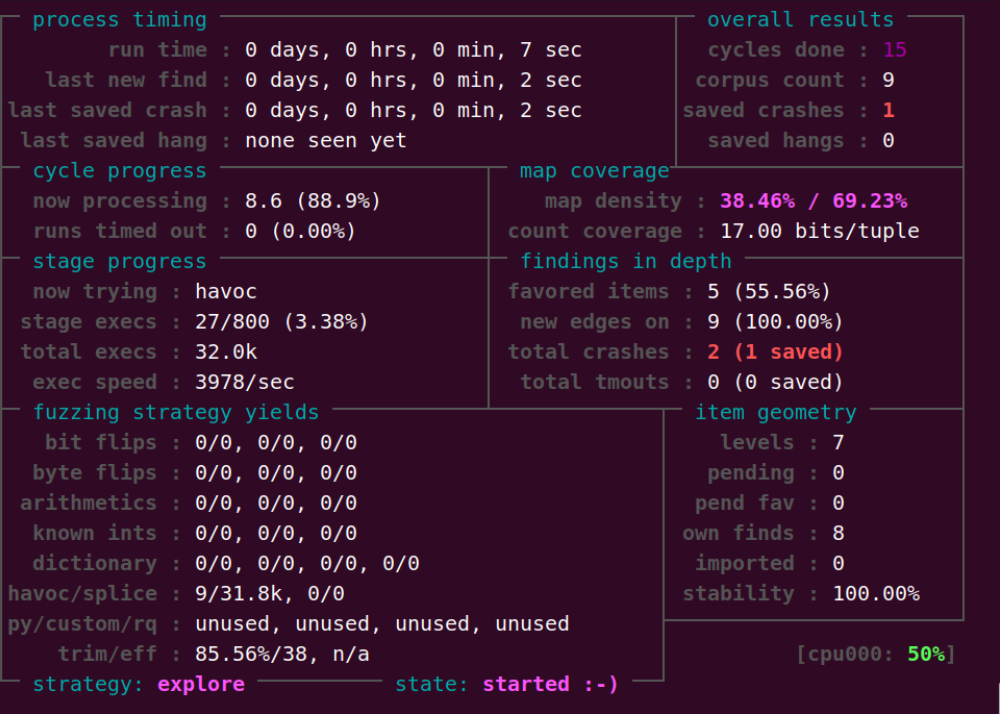

先看阶梯式的test_step的fuzzing结果，可以发现5s钟就获取crashes

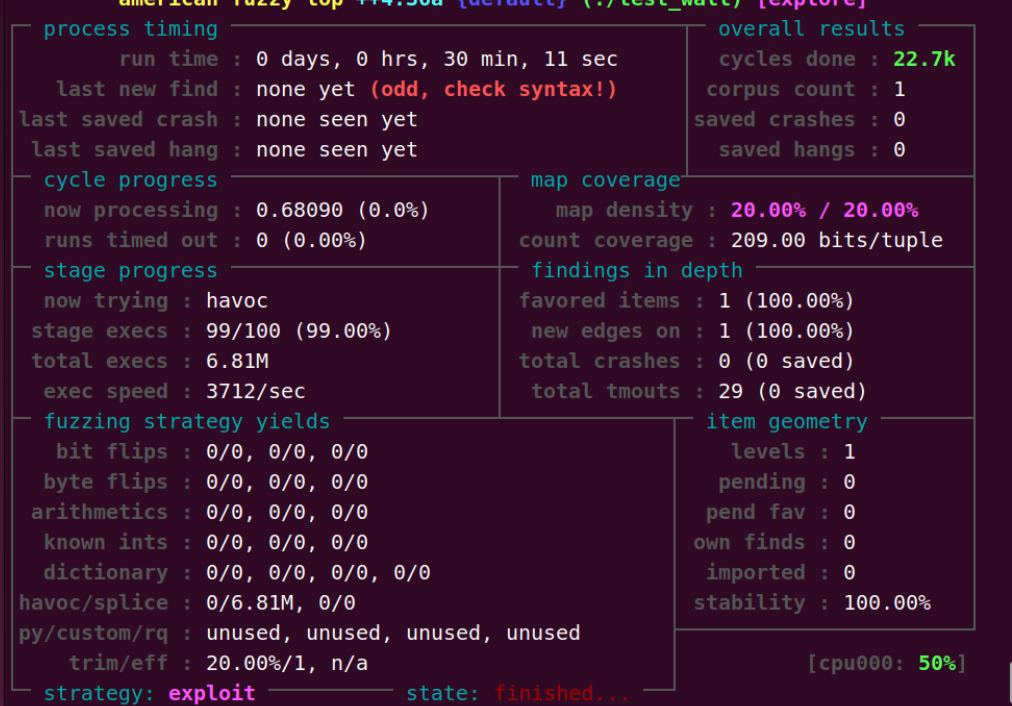

那么我们看看平墙式test_wall的fuzzing结果，等了半个小时，探索进度始终卡在20%/20%，什么都么有发现

3rd. 阶梯式 vs 平墙式

为什么会出现这种情况？

阶梯式（逐步反馈）

if (buf[0] == 'A')
    if (buf[1] == 'F')
        if (buf[2] == 'L')
            if (buf[3] == '+')
                if (buf[4] == '+')
                    __builtin_trap();

特点：

每匹配一个字符，就进入一个 新的基本块（新边）
AFL 能感知 部分进展，逐步保留接近目标的变异
有覆盖率反馈

平墙式（一棒子打死）

if (memcmp(buf, "AFL++", 5) == 0)
    __builtin_trap();

特点：

只有 完全匹配 5 字节才触发崩溃
匹配 0～4 字节时，没有任何新边产生
AFL 无法区分 “接近目标” 和 “完全无关” 的输入
无覆盖率反馈，纯靠随机碰撞

对比维度	阶梯式 `if` 嵌套	平墙式 `memcmp`
覆盖率反馈	✅ 每步都有新边	❌ 完全无反馈
变异方向性	✅ 有明确引导	❌ 纯随机碰撞
发现时间	5秒	>30分钟（未找到）
执行效率	15次找到	681万次无果
AFL 状态	活跃探索	绝望 finished

AFL变异策略的底层逻辑（为什么平墙式会“退化为随机测试”）

阶梯式：每猜对一个字符，程序进入新基本块，AFL++通过“新边覆盖”奖励该输入，并基于此变异（如bitflip、arith等），形成“反馈循环”。
平墙式：memcmp只有“全对/全错”两种结果，AFL++无法区分“接近目标”和“完全无关”的输入。此时，AFL++的变异策略（如havoc、splice）会变成“盲猜”，因为没有任何中间信号引导变异方向。

那这是否意味着本次实验失败了呢？

并非，恰恰证明了 覆盖率引导是 AFL 的灵魂。在当前的极端案例中程序设计为"平墙式"判断时，AFL 退化为纯粹的随机测试，效率足足暴跌了45万倍。

阶梯式通过‘新边覆盖’形成反馈循环，AFL++能基于历史输入变异（如bitflip、arith），逐步逼近目标；而平墙式因缺乏中间信号，AFL++的变异策略（如havoc、splice）退化为‘盲猜’。这解释了为什么真实漏洞中，memcmp等‘全有或全无’的检查是fuzzing的常见障碍——AFL++为此开发了CmpLog、Redqueen等技术，通过记录比较函数的输入/输出，生成更精准的种子，从而绕过这类障碍。

4th. 深入：为什么平墙式让 AFL “失明”？

AFL 的核心假设：变异输入如果触发了新代码路径，就保留下来继续变异。

平墙式 memcmp 打破了这一假设：

输入 “test” → memcmp 失败 → 路径 A → 无新边 → 丢弃

输入 “Axxxx” → memcmp 失败 → 路径 A → 无新边 → 丢弃

输入 “AFxxx” → memcmp 失败 → 路径 A → 无新边 → 丢弃

输入 “AFL++” → memcmp 成功 → 路径 B → 崩溃！

从 AFL 的视角，前三种输入完全无法区分——它们都走同一条路径，都被视为"无价值"。

概率计算：

假设字符集为 62 个（[a-zA-Z0-9]）
随机生成 "AFL++" 的概率：(1/62)^5 ≈ 1/9 亿
以 3712 execs/sec 的速度，期望时间 ≈ 67 小时

而阶梯式通过中间反馈，将问题分解为 5 个独立子问题，每个只需 (1/62) 概率，整体复杂度从指数级降为线性级。

本次实验使用的是“空种子”（echo "test" > in/seed.txt），若种子包含部分字符（如"A"、"AF"），平墙式的表现是否会改善？
AFL++的配置参数（如-t超时时间、-m内存限制）是否会影响结果？比如，延长超时时间是否会增加平墙式的发现概率？

为什么这个实验很重要？

真实软件中大量存在"平墙式"判断：

文件头魔数检查：if (memcmp(header, "PNG", 3) != 0) return ERROR;
协议版本校验：if (version != PROTO_VER) return FAIL;
校验和验证：if (crc32(buf) != expected) return CORRUPT;

没有覆盖率反馈时，AFL 需要暴力枚举 2^32 种可能才能通过 CRC 校验。而阶梯式结构（如分步解析文件头）则能让 AFL 逐步深入。

那么面对平墙式 memcmp，AFL++ 就束手无策了吗？

并非。AFL++ 的 CmpLog 模式（AFL_LLVM_CMPLOG=1）专门解决这类问题：

在编译期 hook 所有比较指令（memcmp、strcmp 等）
运行时捕获比较操作数，智能变异输入以绕过检查

这将是我们后面的内容…（敬请期待~）

04 崩溃分析

直接用刚刚test_step的崩溃文件

cd ~/afl_test

# 确保有崩溃文件
ls step_out/default/crashes/

启动gdb进行基础分析

# 启动 GDB
gdb ./test_step

# 运行到崩溃
(gdb) run step_out/default/crashes/id:000000*

# 查看崩溃信息
(gdb) info registers    # 寄存器状态
(gdb) bt                # 调用栈回溯
(gdb) x/10i $pc         # 崩溃处附近指令

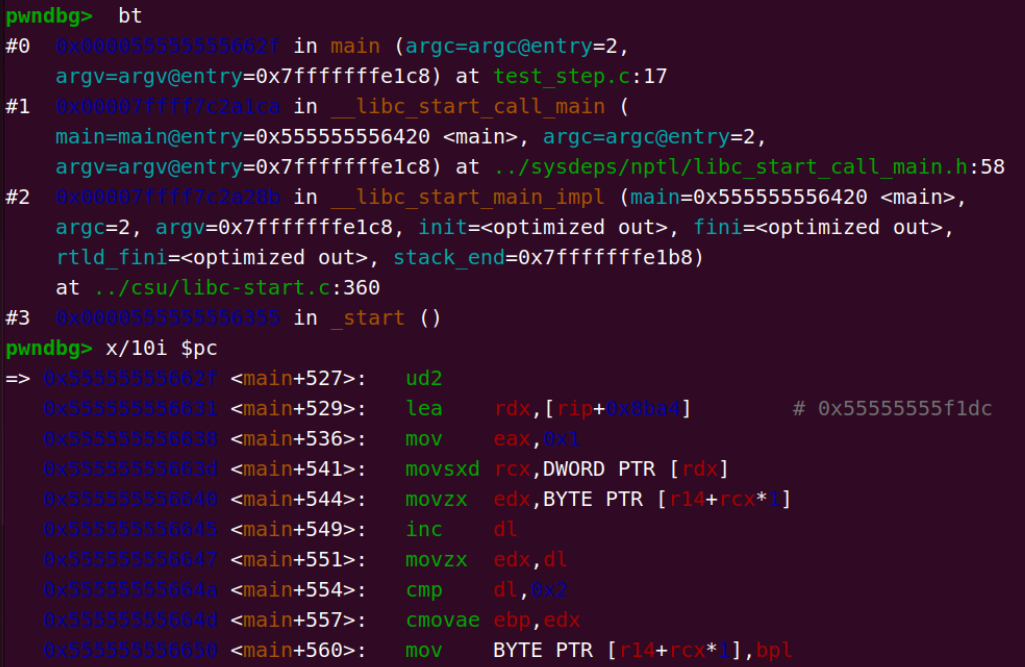

显示结果（部分）：

可以看的最新的指令指向ud2触发的崩溃

ud2 是 x86 架构的故意未定义指令，专门用于触发崩溃。

特性	说明
全称	Undefined Instruction（未定义指令）
操作码	`0F 0B`（2字节）
作用	强制产生 #UD（Undefined Opcode）异常
结果	SIGILL（Illegal Instruction）信号
用途	编译器插入的"安全崩溃点"

GDB 分析显示崩溃点为 ud2 指令，这是 x86 的故意未定义指令，由编译器生成以触发 SIGILL。虽然源代码使用 __builtin_trap()（通常生成 int3），但优化器可能选择 ud2 作为更明确的"安全崩溃"标记。这验证了崩溃是程序设计的可控终止，而非内存破坏导致的非法执行。

以及，如果有师傅还记得第一篇文章中查看和验证崩溃的方式

❯ xxd step_out/default/crashes/id:000000*
00000000: 4146 4c2b 2b10 8060                      AFL++..`
❯ ./test_step step_out/default/crashes/id:000000*
[1]    808657 illegal hardware instruction  ./test_step

那可能也会有一定的疑惑：

为什么xxd能查看崩溃时的输入信息？
为什么这样可以验证崩溃查看信息？

首先，xxd 是一个十六进制转储工具，可以把任意文件以十六进制和 ASCII 形式显示出来。

其次，AFL 保存的崩溃文件就是普通的二进制文件，本质上是触发崩溃的原始输入数据。

实际上：

./test_step crash_file
#     ↑程序        ↑输入数据（被 xxd 查看的就是这个）

相当于把crash_file作为参数输入给了程序，那程序当然会报和当时一样的错

总的来说，xxd 是十六进制转储工具，用于查看 AFL 保存的崩溃文件（原始输入数据）的字节内容，确认触发崩溃的具体输入是否为预期的 "AFL++" 或变异版本。

05 总结

本文从三个层面深入探索了 AFL++ 的核心机制，完成了从底层原理到实际应用的闭环学习：

插桩底层：解码覆盖率追踪的汇编实现
通过 IDA 反编译对比 afl-cc 与 gcc 编译的二进制，观察到 LLVM SanitizerCoverage 的内联插桩机制——__afl_area_ptr 指向共享内存位图，guard 变量标识代码边，配合 inc + cmovb 指令实现 NeverZero 溢出保护。这揭示了 AFL++ 如何在零函数调用开销下，完成边覆盖率的精确追踪。

反馈机制：验证覆盖率引导是 AFL 的灵魂
通过"阶梯式"与"平墙式"代码的对比实验，量化了覆盖率反馈对变异效率的决定性影响。阶梯式因每步产生新边、形成反馈循环，5 秒即发现崩溃；平墙式因 memcmp 全有或全无的特性，退化为随机盲猜，30 分钟 681 万次执行无果——效率差距达 45 万倍。这一结果解释了真实漏洞中魔数检查、CRC 校验等"平墙式"逻辑为何是 fuzzing 噩梦。

崩溃分析：建立从发现到理解的闭环
借助 GDB 定位崩溃点为 ud2 指令（SIGILL），区分了编译器生成的安全崩溃与内存错误导致的非法执行；通过 xxd 验证崩溃文件本质是原始输入，完成了"触发崩溃→根因定位→输入重现"的完整分析流程。

下一篇将探索 AFL++ 的 ASAN/MSAN/UBSAN 集成，理解内存错误检测与覆盖率引导的协同工作机制，敬请期待。
