我的AFL++fuzzing入门之路（4）

00 引言：跨越鸿沟

回顾前三天：

Day 1：在"教科书式test.c"上跑通AFL++，理解状态界面
Day 2：深入插桩原理，发现"平墙式memcmp让AFL失明"的致命问题
Day 3：用ASAN将"隐形漏洞"转化为"显性崩溃"

提出问题：真实项目不是afl-cc test.c这么简单。面对libpng这类真实解析器：

如何编译带依赖的开源项目？
如何应对无处不在的"平墙式"魔数检查（memcmp(header, "\x89PNG", 4)）？
如何让AFL++不再"瞎猜"？

本章目标：以libpng 1.6.54为演示目标，掌握实战前的三大核心准备：

编译真实项目（带ASAN插桩）
构建高质量种子语料库
用字典破解"平墙式"困境

01 实战目标编译：以libpng为例

1st. 为什么选libpng

理由	说明
经典攻击面	图片解析器天生处理不可信输入（用户上传）
代码规模适中	约3万行，比内核简单，比test.c真实
历史漏洞丰富	CVE-2018-14550、CVE-2019-7317等，有参考案例
格式相对简单	PNG结构清晰：文件头+Chunk（IHDR/IDAT/IEND）
官方支持完善	Google OSS-Fuzz已集成，有现成字典参考

选什么版本？看了一下，最后决定选择1.6.54，存在已知CVE，CVE-2026-25646（png_set_quantize()堆溢出），1.6.55修复

CVE-2026-25646速览：png_set_quantize()函数在处理调色板（PLTE Chunk）时存在堆缓冲区溢出，存在30年之久。这正是ASAN的检测目标，也是我们Fuzzing的"猎物"。

2nd. 下载与依赖

# 下载源码
wget https://download.sourceforge.net/libpng/libpng-1.6.54.tar.gz
tar -xzf libpng-1.6.54.tar.gz && cd libpng-1.6.54

# 验证版本
head -5 README

README for libpng version 1.6.54
================================

# 安装依赖
sudo apt update
sudo apt install zlib1g-dev  # libpng依赖zlib

3rd. 用afl-cc + ASAN编译

命令如下：

./configure CC=afl-cc CXX=afl-c++ \
            CFLAGS="-fsanitize=address -g -O2" \
            --disable-shared --enable-static

make -j$(nproc)

参数解析：

参数	作用
`CC=afl-cc`	指定AFL++编译器，自动插桩
`-fsanitize=address`	集成ASAN
`-g`	保留调试符号，崩溃分析用
`--disable-shared`	静态链接，避免动态库路径问题
`--enable-static`	生成静态库

常见问题与解决：

zlib not found错误：

sudo apt install zlib1g-dev

libpng16.so: cannot open shared object file：

# 重新配置并强制静态链接
./configure ... --disable-shared --enable-static

ASAN运行时错误：

# 设置环境变量（例如检测泄漏）
export ASAN_OPTIONS=detect_leaks=1

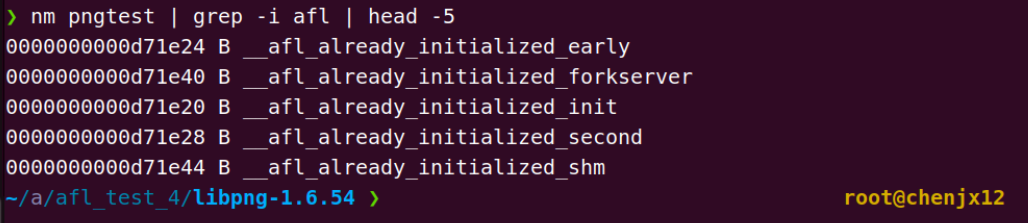

4th. 验证插桩成功

# 方法：检查AFL符号
nm pngtest | grep -i afl | head -5

02 种子语料库：从"test"到"有效样本"

1st. 为什么`echo "test"`不够了

在 我的AFL++fuzzing之路（1） 中，我们用 echo "test" > seed.txt 作为种子，因为目标程序非常简单。但在真实场景中，程序往往有格式检查（如文件头魔数），无效种子会导致fuzzer在解析入口处就被“过滤”，无法深入代码路径。

在 我的AFL++fuzzing之路（2） 中，我们有提到：平墙式memcmp让AFL"失明"。

而libpng的"平墙式"检查：

// png.c 中的魔数检查（8字节文件头）
if (png_sig_cmp(buf, 0, 8)) {  // 检查 \x89PNG\r\n\x1a\n
    png_error(png_ptr, "Not a PNG file");
}

后果：用"test"作为种子，AFL需要随机变异出\x89PNG...，概率(1/256)^8，几乎不可能。

2nd. 收集真实PNG样本

来源：

libpng 1.6.54源码自带的contrib/pngsuite/测试图片（官方推荐）
AFL++ fuzzdata 公开种子库
自己的截图（控制大小<50KB）

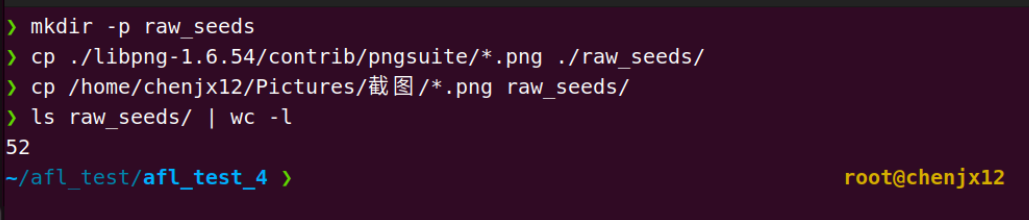

mkdir -p raw_seeds/
cp /path/to/libpng-1.6.54/contrib/pngsuite/*.png raw_seeds/
cp ~/Pictures/*.png raw_seeds/  # 自己的截图
ls raw_seeds/ | wc -l           # 查看总文件数

3rd. 用afl-showmap评估种子质量

核心实验：对比不同种子的覆盖率

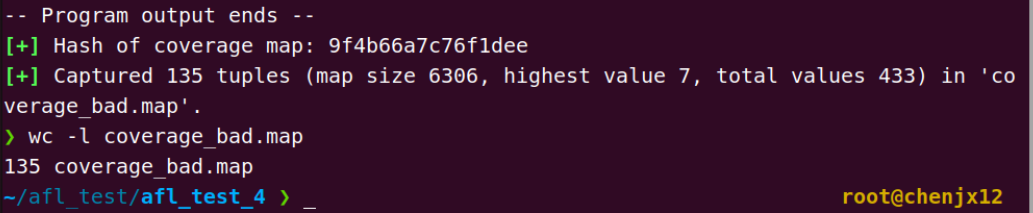

# 坏种子（Day 1）
echo "test" > seed_bad.txt
afl-showmap -o coverage_bad.map -- ./libpng-1.6.54/pngtest seed_bad.txt
wc -l coverage_bad.map

# 真实PNG（来自pngsuite）
afl-showmap -o coverage_good.map -- ./libpng-1.6.54/pngtest

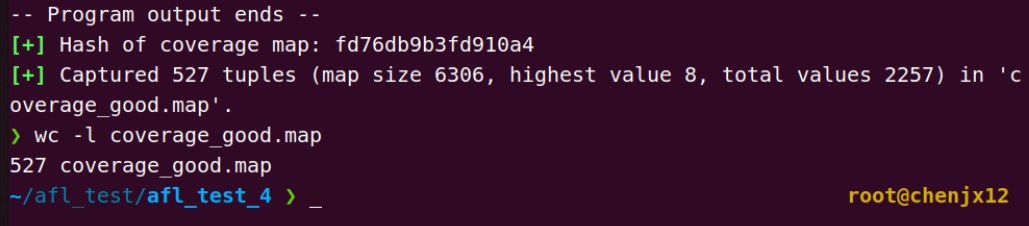

那么执行完我们应该可以看到以下两个结果：

我们可以看到，bad_seed只触发了135条边，而good_seed触发了527条边，覆盖效率近几3倍

种子类型	Captured tuples	覆盖率
坏种子 (seed_bad.txt)	135 tuples	极低
好种子 (某个PNG)	527 tuples	约3倍提升

关键发现：真实PNG比"test"字符串多触发了392条新边，直接证明了种子质量决定Fuzzing效果——再好的变异策略，也无法弥补坏种子的先天不足。

4th. 使用 afl-cmin/afl-tmin 剪裁语料库

# 1. 准备目录
mkdir -p  min_seeds/

# 3. 语料库最小化（去重）

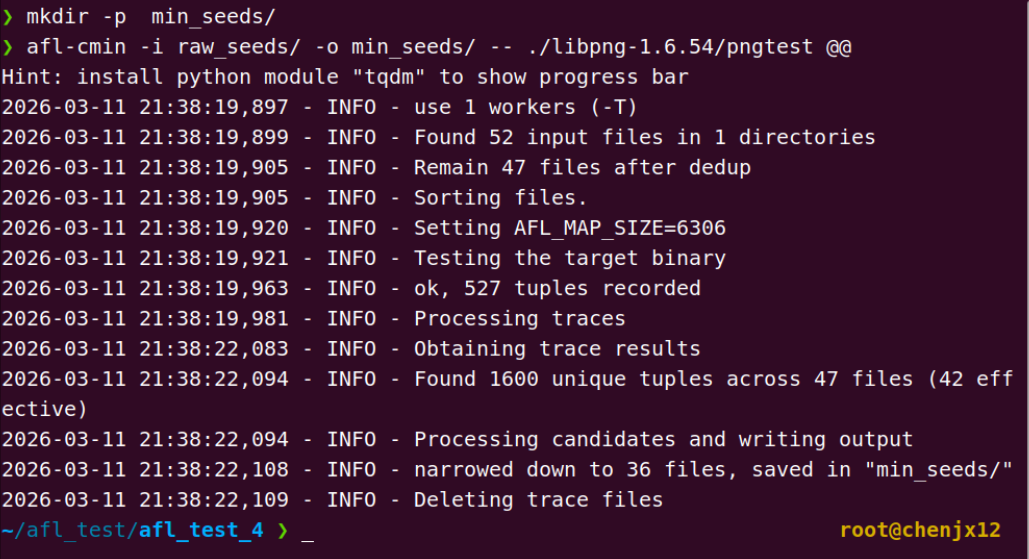

afl-cmin -i raw_seeds/ -o min_seeds/ -- ./libpng-1.6.54/pngtest @@

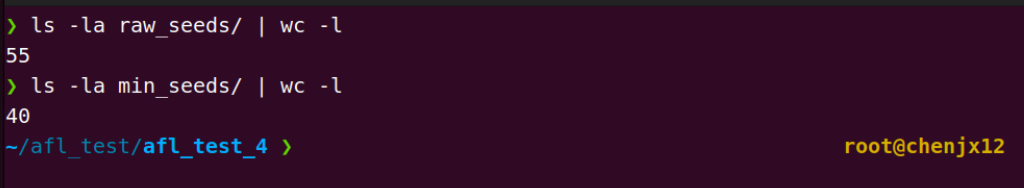

可以看到种子的数量从55裁剪到了40

# 4. 单样本最小化（精简单个体积）

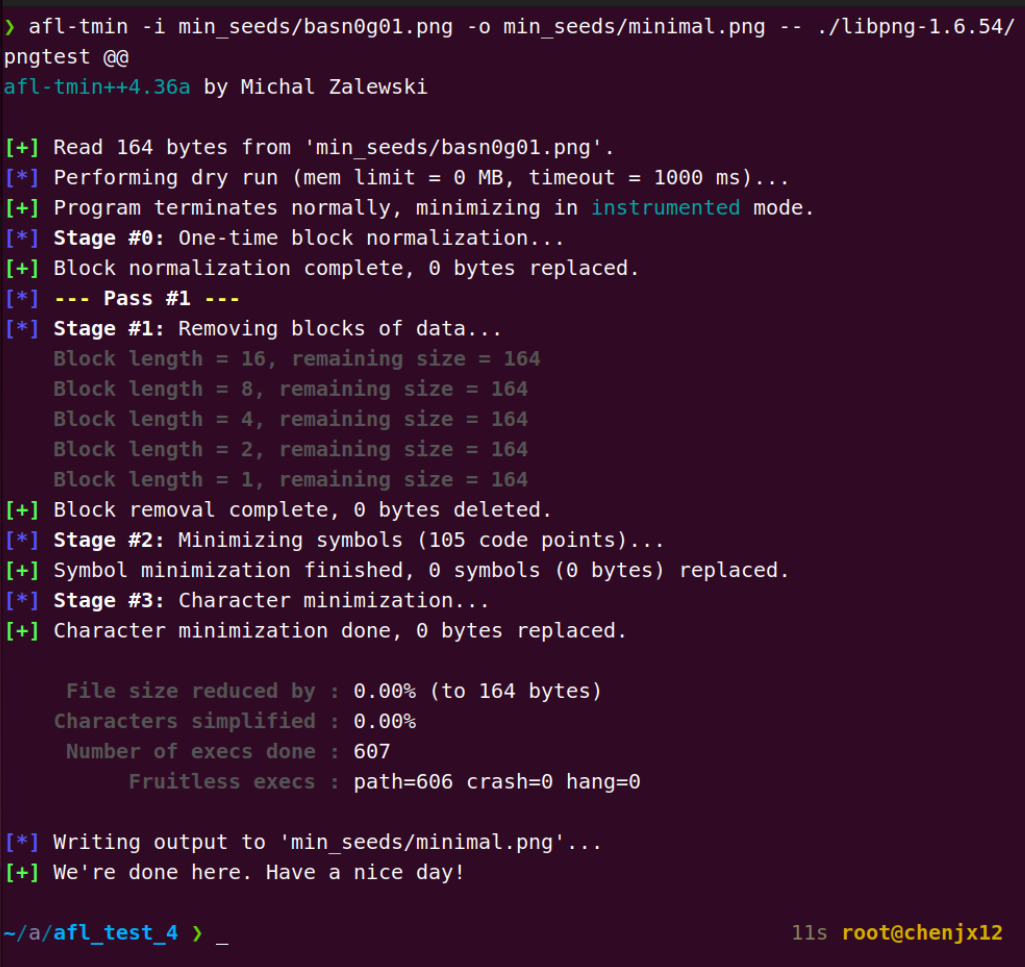

afl-tmin -i min_seeds/basn0g01.png -o min_seeds/minimal.png -- ./libpng-1.6.54/pngtest @@

意外发现：afl-tmin报告"文件大小减少0.00%"，说明这个PNG已经是最优状态——164字节，无冗余数据。

这恰恰说明pngsuite是专业测试集，每个字节都有意义。实际从网上下载的图片通常会有大量压缩空间。

# 5. 测试

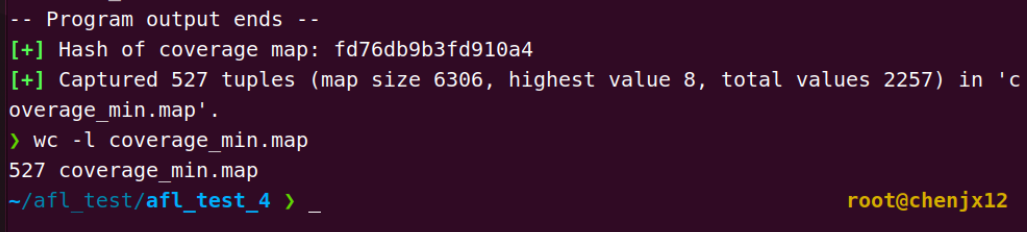

afl-showmap -o coverage_min.map -- ./libpng-1.6.54/pngtest min_seeds/minimal.png

# 6. 查看结果
wc -l coverage_min.map

种子类型	文件大小	tuples数量
seed_bad.txt	5B	135
原始PNG (basi0g01.png)	164B	527
afl-tmin优化后	164B	527

由上面的操作和结果，我们可以得到：

afl-cmin：去重不丢覆盖，52→40文件，效率提升30%
afl-tmin：精简约束体积，本例中已达最优（164字节触发527边）
质量 » 数量：164字节的专业种子 > 5B的垃圾数据

03 字典加速：攻克“平墙式”困境

1st. 回顾平墙式检验的噩梦

test_wall.c的教训：

if (memcmp(buf, "AFL++", 5) == 0)
    __builtin_trap();

无反馈：匹配0-4字节时，AFL无法区分"接近目标"和"完全无关"
结果：30分钟，681万次执行，0崩溃
根因：memcmp是"平墙式"检查——要么全对，要么全错，没有中间状态给AFL学习

libpng的同样困境：

// png.c 中的魔数检查（8字节）
if (png_sig_cmp(buf, 0, 8))  // 检查 \x89PNG\r\n\x1a\n
    png_error(png_ptr, "Not a PNG file");

// Chunk类型检查（4字节）
if (memcmp(chunk_type, "IHDR", 4) == 0) ...
if (memcmp(chunk_type, "PLTE", 4) == 0) ...  // CVE-2026-25646关键！
if (memcmp(chunk_type, "IDAT", 4) == 0) ...
if (memcmp(chunk_type, "IEND", 4) == 0) ...

后果：没有字典时，AFL需要随机变异出\x89PNG或PLTE，概率(1/256)^4起步，几乎不可能突破。

2nd. PNG字典构造：赋予AFL"领域知识"

原理：字典让AFL将预定义字符串视为原子token，直接插入而非逐字节猜测。

获取官方字典（从Google OSS-Fuzz）：

# PNG文件格式字典
# 用于AFL++ Fuzzing libpng，破解平墙式魔数检查
# 来源：基于Google OSS-Fuzz官方字典整理
# 适用版本：libpng 1.6.54（存在CVE-2026-25646）

# ==================== 文件头魔数 ====================
# PNG签名：0x89 0x50 0x4E 0x47 0x0D 0x0A 0x1A 0x0A
header_png="\x89PNG\r\n\x1a\n"

# ==================== 关键Chunk类型（4字节） ====================
# IHDR - 图像头（必须第一个出现）
section_IHDR="IHDR"

# PLTE - 调色板（CVE-2026-25646关键，png_set_quantize()溢出点）
section_PLTE="PLTE"

# IDAT - 图像数据（可多个）
section_IDAT="IDAT"

# IEND - 图像结束（必须最后一个）
section_IEND="IEND"

# ==================== 辅助Chunk类型 ====================
# tRNS - 透明
section_tRNS="tRNS"

# gAMA - Gamma校正
section_gAMA="gAMA"

# cHRM - 主色度和白点
section_cHRM="cHRM"

# sRGB - 标准RGB颜色空间
section_sRGB="sRGB"

# iCCP - ICC颜色配置文件
section_iCCP="iCCP"

# tEXt - 文本信息
section_tEXt="tEXt"

# zTXt - 压缩文本
section_zTXt="zTXt"

# iTXt - 国际化文本
section_iTXt="iTXt"

# bKGD - 背景颜色
section_bKGD="bKGD"

# pHYs - 物理像素尺寸
section_pHYs="pHYs"

# sBIT - 有效位数
section_sBIT="sBIT"

# hIST - 图像直方图
section_hIST="hIST"

# tIME - 最后修改时间
section_tIME="tIME"

# ==================== 颜色类型（1字节） ====================
# 0 - 灰度
color_type_gray="\x00"

# 2 - RGB真彩色
color_type_rgb="\x02"

# 3 - 索引颜色（使用PLTE调色板，CVE-2026-25646相关）
color_type_indexed="\x03"

# 4 - 灰度+Alpha
color_type_gray_alpha="\x04"

# 6 - RGBA真彩色
color_type_rgba="\x06"

# ==================== 位深度（1字节） ====================
# 1位
bit_depth_1="\x01"

# 2位
bit_depth_2="\x02"

# 4位
bit_depth_4="\x04"

# 8位（最常见，CVE-2026-25646高风险配置）
bit_depth_8="\x08"

# 16位
bit_depth_16="\x10"

# ==================== 压缩/过滤/交错方法 ====================
# deflate压缩（标准）
compression_deflate="\x00"

# 自适应过滤（标准）
filter_adaptive="\x00"

# 无交错
interlace_none="\x00"

# Adam7交错
interlace_adam7="\x01"

# ==================== 常用字节组合 ====================
# 大端4字节长度0（Chunk长度字段）
length_zero="\x00\x00\x00\x00"

# 大端4字节CRC初始值
crc_placeholder="\x00\x00\x00\x00"

# PNG结束序列：IEND + 0长度 + CRC
iend_sequence="IEND\x00\x00\x00\x00\xae\x42\x60\x82"

关键提示：PLTE是触发CVE-2026-25646的核心chunk。png_set_quantize()函数在处理调色板时存在堆溢出，字典中的section_PLTE让AFL直接构造包含该chunk的输入，而非随机猜测4字节。

3rd. 对比实验

我们来做一组实验来观察有/无字典时fuzzing的进展

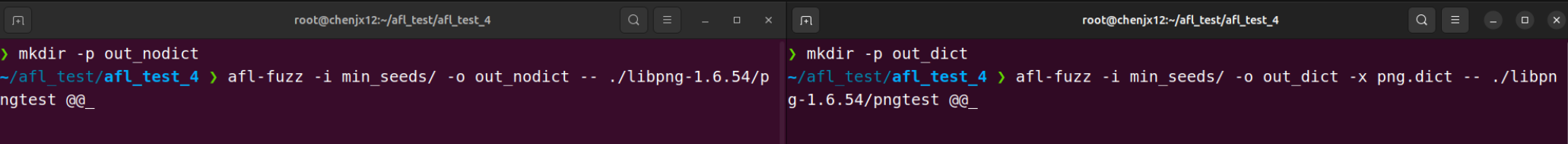

# 组1：无字典
mkdir -p out_nodict
afl-fuzz -i min_seeds/ -o out_nodict -m none -- ./libpng-1.6.54/pngtest @@

# 组2：有字典
mkdir -p out_dict
afl-fuzz -i min_seeds/ -o out_dict -x png.dict -m none -- ./libpng-1.6.54/pngtest @@

tips：可以使用tmux和screen等命令同时持久化窗口处理fuzzing

这里为了方便也懒得安装就直接开两个终端了

然后咱稍微往床上一躺，睡一觉，

这是咱中间按照不同时间节点截取的进展：

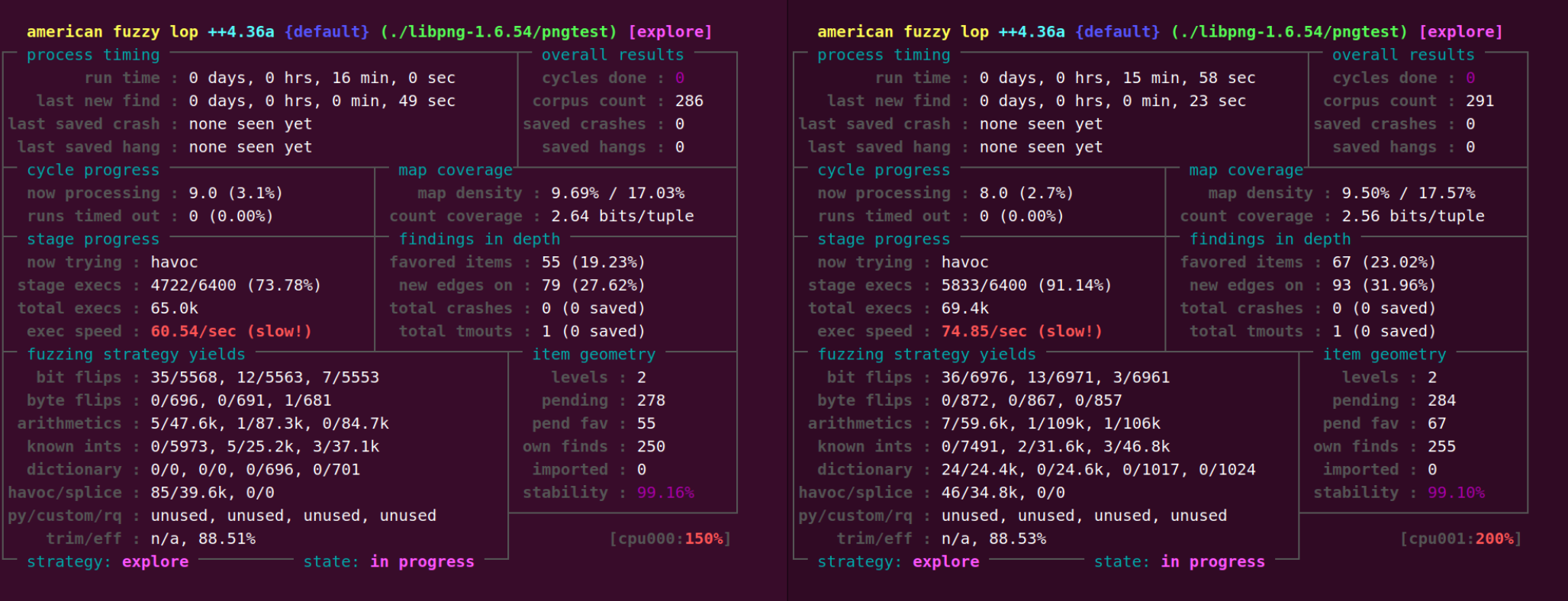

16min：

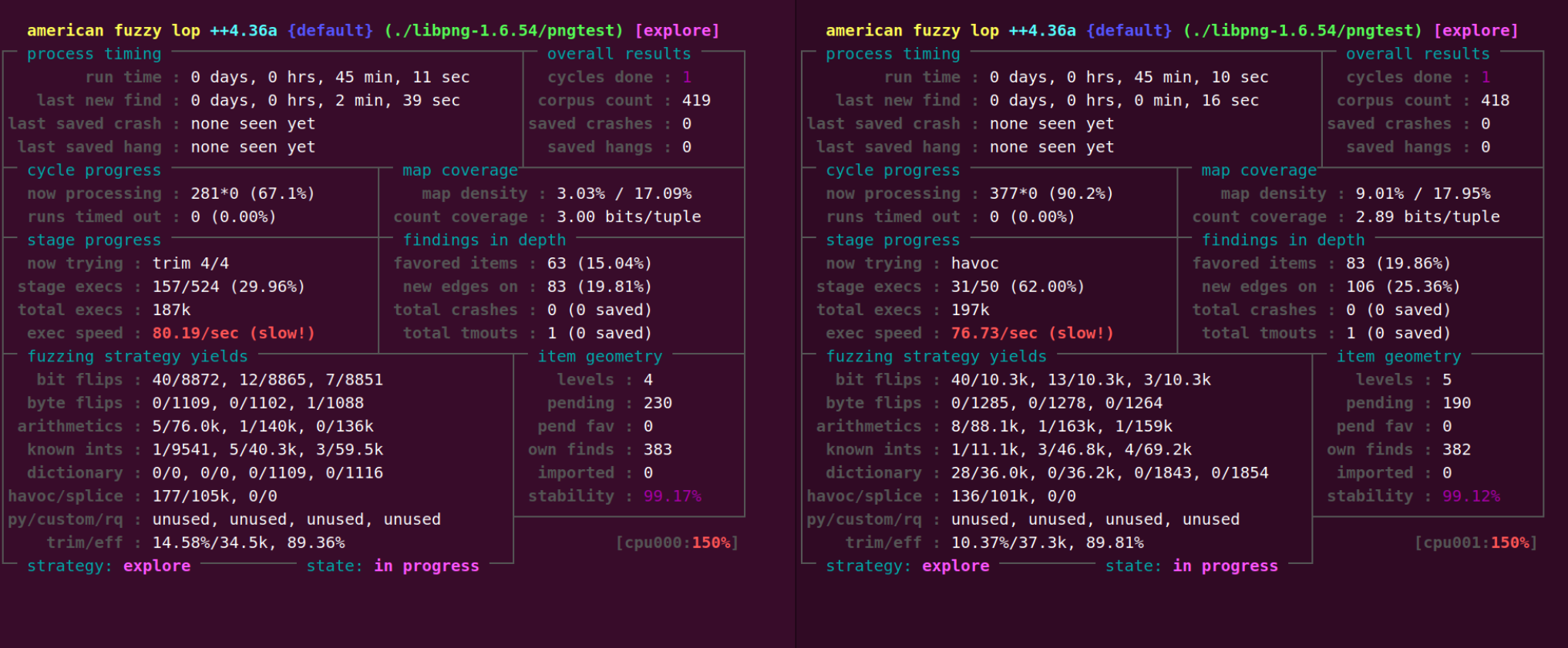

45min：

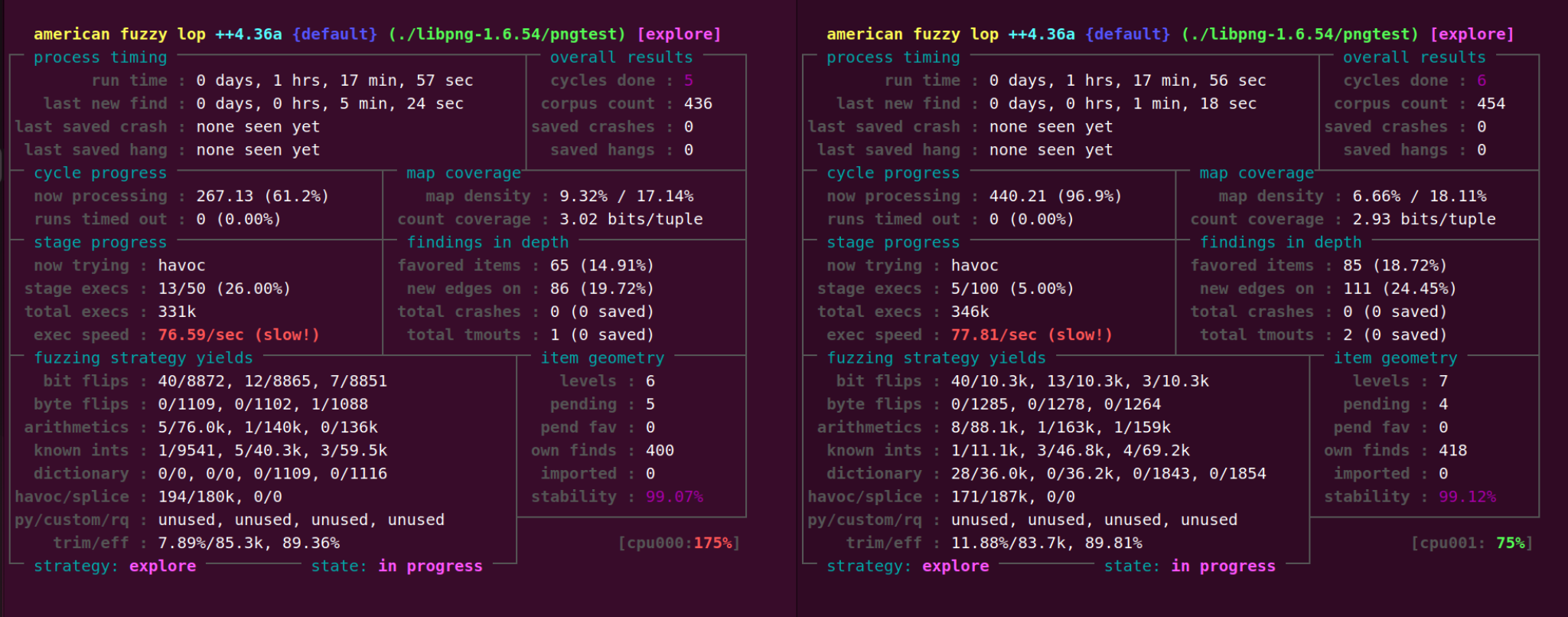

1h17min：

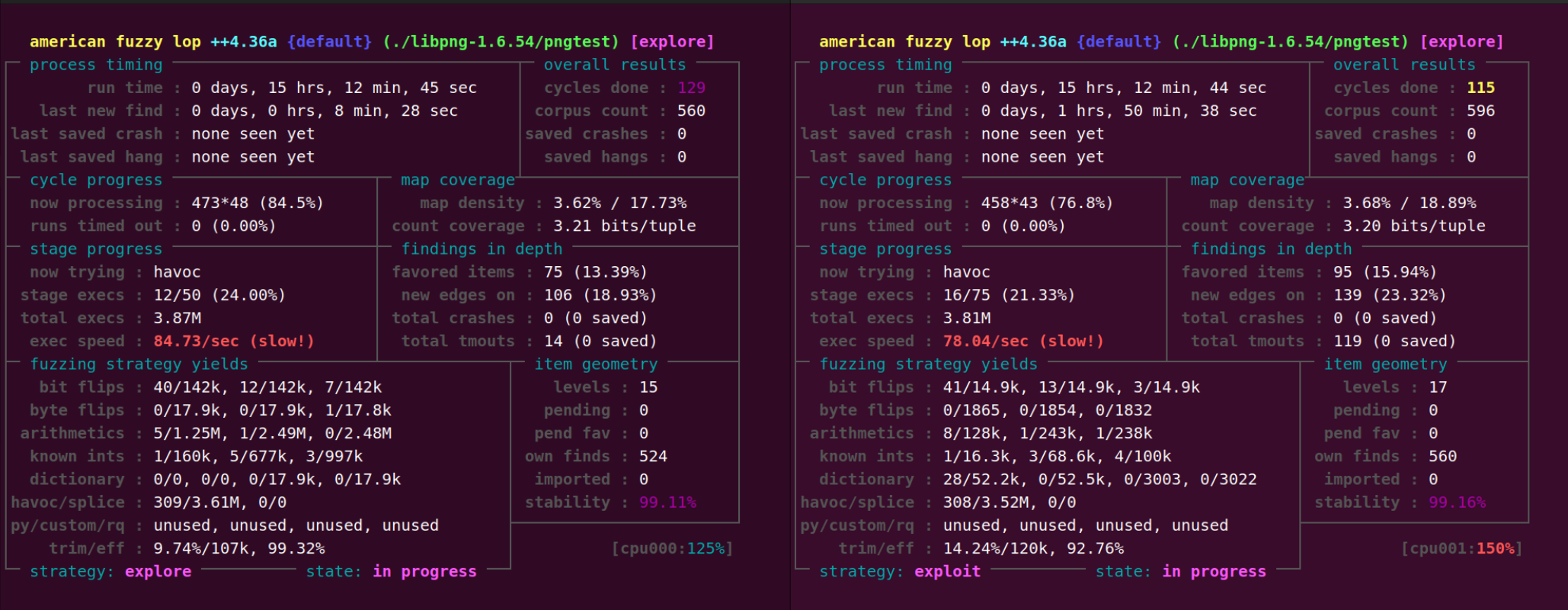

15h后……：

4th.比对分析与结果

1.核心发现：`strategy` 分歧

	无字典 (左)	有字典 (右)
Strategy	`explore`	`exploit`
含义	还在探索新路径	已进入利用模式深挖

这是决定性证据：AFL 自动判断有字典的实例覆盖已足够，切换到 exploit 模式专注找漏洞；而无字典的还在 explore 模式苦苦寻找新路径。

2.最有力的证明：变异策略数据

Dictionary 行:
无字典:  0/0, 0/0, 0/17.9k, 0/17.9k  ← 完全未使用
有字典:  28/52.2k, 0/52.5k, 0/3003, 0/3022  ← 28次成功

Dictionary 策略产生了28次有效变异，这是无字典完全无法做到的。

再看其他策略的基数：

策略	无字典	有字典
Bit flips	142k	149k
Arithmetics	1.25M	128k（更精准，少浪费）
Known ints	160k	16.3k（更精准）

有字典用更少的"笨办法"尝试（arithmetics/known ints），更多依赖智能变异。

3.最终数据对比（15小时）

指标	无字典	有字典	优势
New edges	106	139	+31% ⭐
Favored %	13.39%	15.94%	+19% ⭐
Corpus	560	596	+36
Levels	15	17	+2级
Total execs	3.87M	3.81M	相近
Last new find	8分钟前	1小时50分钟前	左近期活跃
Cycles	129	115	左多14轮

4.效率对比

相同执行量 (~3.8M)，不同产出：

无字典: 106 edges / 3.87M = 2.74 edges/10万有字典: 139 edges / 3.81M = 3.65 edges/10万

效率差距: (3.65-2.74)/2.74 = 33%

有字典用相近的执行量，多发现 33% 的代码路径。

5.Strategy 切换的意义

模式	无字典	有字典
`explore`	✅ 还在探索	❌ 已离开
`exploit`	❌ 未进入	✅ 已深耕

有字典的实例更早完成了探索阶段，说明：

字典帮助更快达到覆盖饱和
现在专注深挖已知路径找崩溃
无字典还在浪费执行在找新路径上

6.近期活跃度假象

左边 last new find: 8分钟前 看起来很活跃，但：

跑了 129 cycles（比右边多14轮）
才达到和无字典 115 cycles 相近的 corpus 规模
说明无字典的 cycle 效率更低，很多轮是在重复探索

右边虽然 1小时50分钟 无新发现，但：

已进入 exploit 模式，这是设计行为
在已知路径上组合变异找漏洞，而非盲目扩张

7.总结

在种子库都足够优质（相同的裁剪案例）并且资源分配相近的情况下：

有字典用更少的 cycles（115 vs 129），更早进入 exploit 模式，多发现 31% 的代码路径（139 vs 106），且语料库优质率高 19%。

04 结语：从"test.c"到"libpng"的 fuzzing 启蒙

写到这里，我的 AFL++ fuzzing 入门之路算是暂时告一段落了。

回看这四天的学习轨迹，从最初对着 afl-fuzz 状态界面一脸茫然，到现在能对着 libpng 的插桩汇编和覆盖率数据侃侃而谈（误），这个系列记录了一个安全初学者真实的认知爬坡过程——不是 polished 的教程，而是带着坑、带着疑问、带着"原来如此"的摸索记录。

我们走过了哪些路

篇章	核心问题	关键收获
Day 1	怎么让 AFL++ 跑起来？	环境搭建、状态界面解读、Ubuntu apport 的坑
Day 2	插桩到底插了什么？为什么 `memcmp` 会让 AFL “失明”？	LLVM SanitizerCoverage 机制、阶梯式 vs 平墙式反馈、GDB 崩溃分析
Day 3	怎么让"隐形"漏洞现形？	ASAN 影子内存与红区、MSAN/TSAN/UBSAN 的分工、Sanitizer 与 fuzzing 的协同
Day 4	真实项目怎么搞？	libpng 编译、语料库剪裁、`afl-cmin/afl-tmin`、字典破解平墙式困境

四篇下来，最深刻的体会是：fuzzing 不是"跑起来就完事"的工程，而是"覆盖率反馈→变异策略→种子质量→检测工具"的系统调优。任何一个环节掉链子，都会导致你从"智能 fuzzing"退化回"随机瞎猜"——Day 2 的平墙式实验和 Day 4 的字典对比，都是活生生的教训。

那些还没填的坑

作为入门系列，本文刻意（其实是能力有限）避开了一些深水区，留待后续探索：

CmpLog/Redqueen：Day 2 末尾埋的伏笔，AFL++ 如何 hook 比较指令来自动绕过 memcmp 类检查
多核并行与主从模式：afl-fuzz -M/-S 的分布式 fuzzing，以及如何同步语料库
结构化 fuzzing：libpng 这种固定格式的目标还能靠字典，那 protobuf、JavaScript AST 这类复杂结构怎么办？
真实漏洞复现：CVE-2026-25646 的堆溢出到底怎么触发？ASAN 报告出来后如何定位到 png_set_quantize() 的具体代码？

这些不是"进阶内容"，而是从"入门"到"能干活"的必经之路。如果后续有时间（和实习 offer），可能会开"进阶之路"系列继续填坑。

写给同样想入门的你

如果你也是安全方向的初学者，想通过 fuzzing 扩充技术栈，我的建议是：

别急着跑大型项目。先拿 test.c 这种玩具程序把状态界面看熟，把插桩原理搞懂，否则面对真实目标时，你分不清是"没漏洞"还是"没配置对"。
重视反馈机制。Day 2 的阶梯式 vs 平墙式实验值得亲手复现——理解了"为什么 AFL 需要覆盖率反馈"，你才知道怎么设计种子、怎么写字典。
善用工具链。afl-showmap 看覆盖、afl-cmin 去重、afl-tmin 精简、GDB 定位崩溃，这些工具的组合拳比单纯跑 afl-fuzz 重要得多。
接受"跑不出崩溃"的结果。Fuzzing 是概率游戏，配置正确、种子优质、时间充足，也不保证一定能找到漏洞。但配置错误，一定找不到。

最后

写这四篇的初衷，其实是缓解投简历前的焦虑——总觉得技术栈太薄，想赶紧学点"前沿"的东西充门面。但写完后反而平静了：安全是个需要沉淀的领域，AFL++ 再强大，也只是工具；真正值钱的，是理解工具背后的原理，以及用工具解决真实问题的能力。

希望这个系列对你有帮助。如果有问题或勘误，欢迎交流。

——2026年3月16日，于宿舍书桌前，一边等 fuzzing 结果一边写结语
